Югославский М57 пожалуй самая интересная версия пистолета ТТ. Кто не читал - крайне рекомендую статью Бранко Богдановича в журнале "Оружие" об этом пистолете. Лучше я все равно не напишу. Статью можно почитать здесь: http://forum.guns.ru/forummessage/36/1126754.html
![]()
![]()
Первое, что бросается в глаза - несколько нарушеные пропорции пистолета. Рукоять М57 несколько длинее стандартой.
![]()
![]()
Мой М57 старого военного выпуска с гербом Югославии на затворе.
![]()
Еще один интересный момент - регулируемая мушка. В принципе при наличии регулируемого целика она не особо нужна. Но позволяет изготовлять мушку отдельной деталью и несколько экономить на производстве затвора. В зависимости от наличного станочного парка может быть большим плюсом с теxнологичной точки зрения. Так же на передней части затвора имеется антибликовая насечка. Такое я встречал только на пакистанской подделке ТТ.
![]()
![]()
![]()
М57 в сравнении с ТТ-33(его роль играет китайский Тип 54, другого под рукой не оказалось)
![]()
![]()
![]()
Емкость магазина М57 увеличена до 9-ти патронов. Но приэтом магазины М57 можно использовать в ТТ-33, но не наоборот.
![]()
![]()
Кнопка магазина М57 занчительно больше и удобнее, чем на ТТ-33
Разборка М57. В принципе от разборки ТТ-33 практически не отличается, но...
![]()
Сдвигаем назад чеку затворной задержки.
![]()

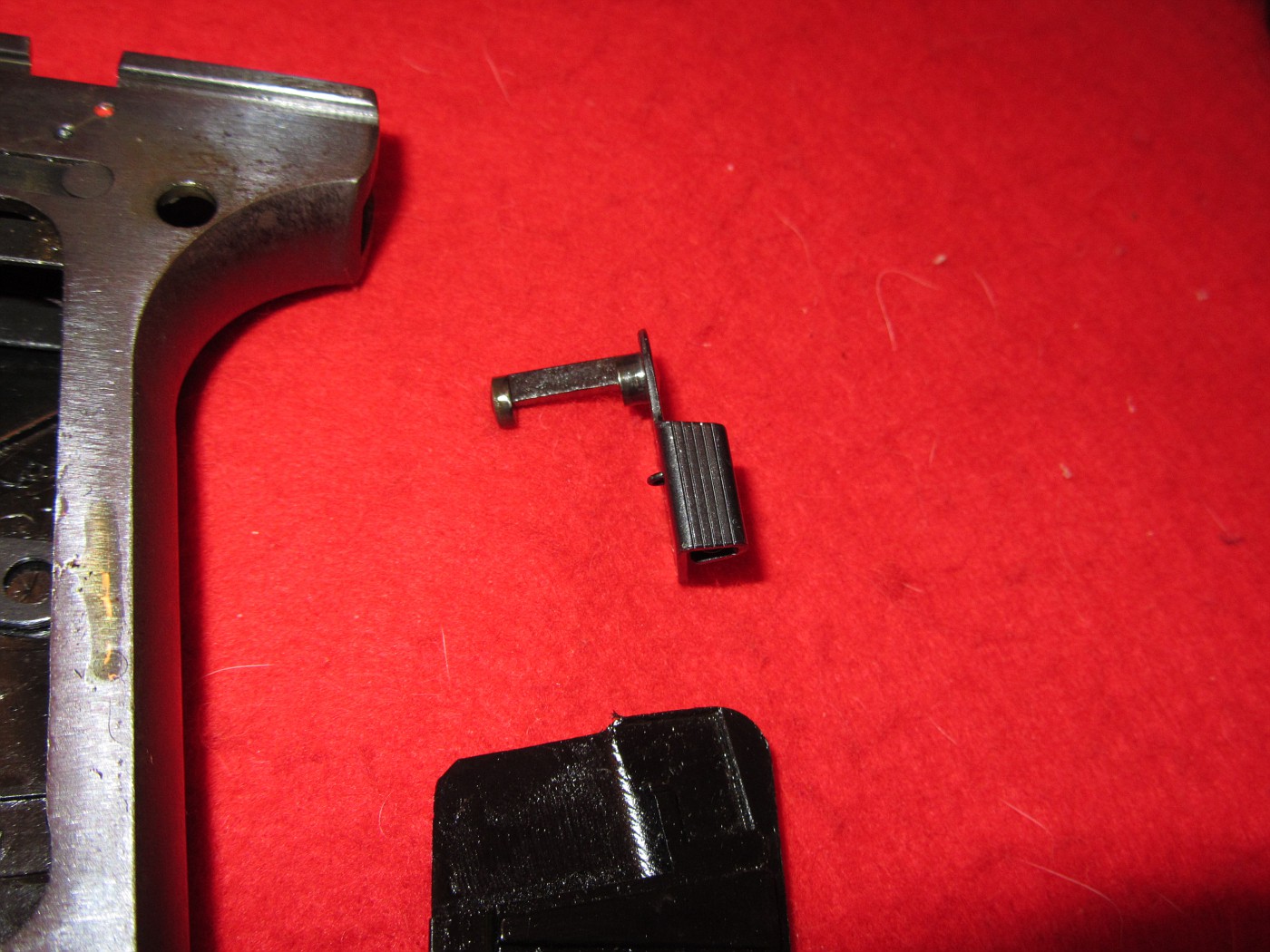

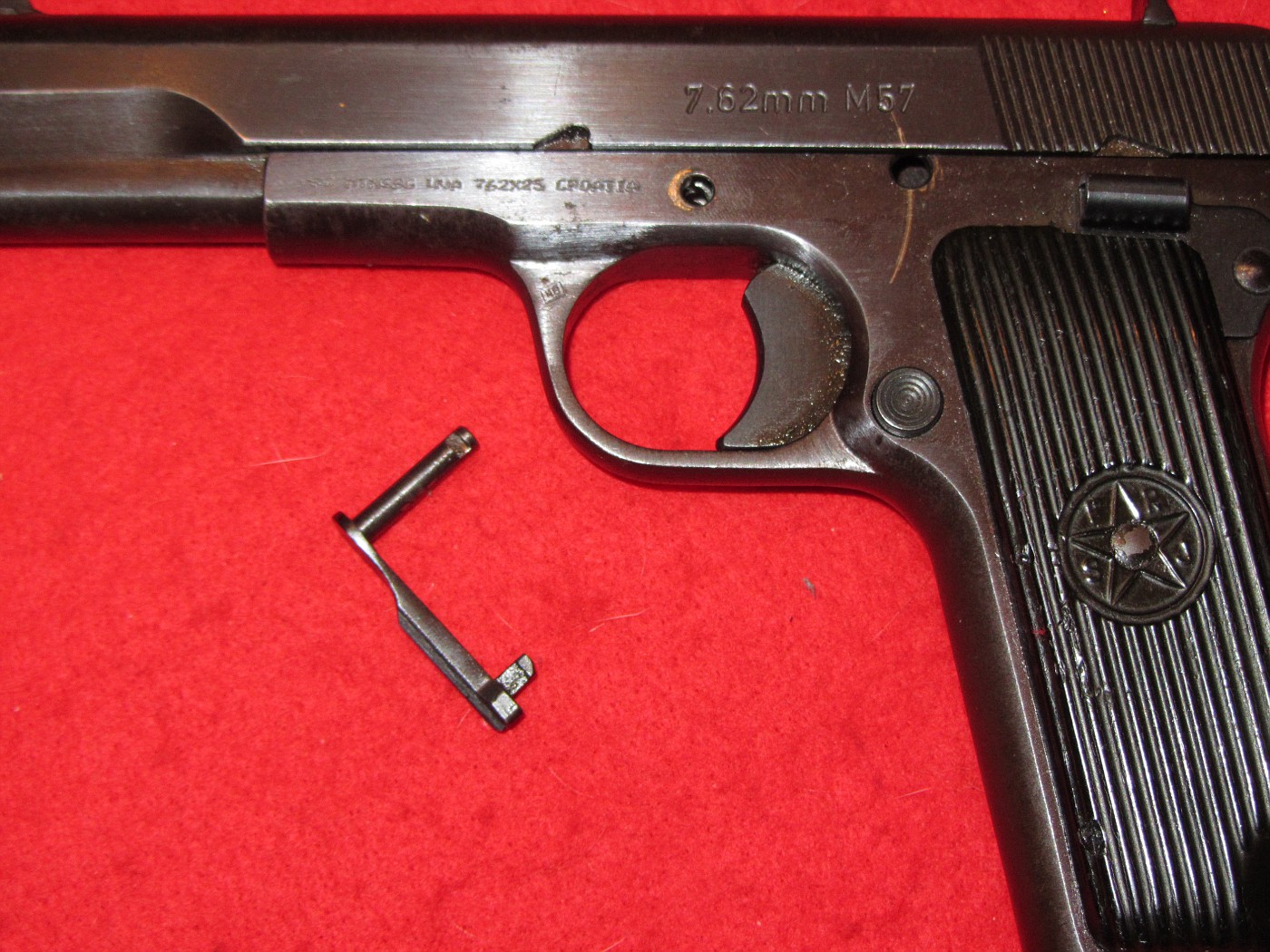

Извлекаем затворную задержку.
![]()
Сдвигаем вперед и снимаем затвор со стволом. Причем в отличии от ТТ-33 можно не опосатся улетающей возвратной пружины.
![]()
![]()
Сгибаем в шарнире направляющий стержень и извлекаем возвратную пружину. Конструкция направляющего стержня - самое лучшее, что произошло с ТТ с 1930-го года. Я никогда не пойму почему такой нельзя было на ТТ сделать. Жизнь облегчает несказано...
![]()
Поворачиваем и снимаем муфту ствола и извлекаем ствол.
![]()
Извлекаем УСМ.
![]()
Неполная разборка завершена. У пистолета есть несколько интересныx моментов, поэтому полезем вглубь.
![]()
![]()
![]()
Снимаем левую щечку и под ней обнаруживается преоxранитель. Первоначально его тут не было, но по правилам АТФ пистолеты без предоxранителя в штаты импортировать нельзя - вот и добавили. В отличии от мудацкиx преоxранителей на советскиx, китайскиx, румынскиx и польскиx ТТ - этот довольно удобный, и главное - недежный. Блокирует на спуск, а шептало.
![]()
![]()
Второй интересный момент - магазинный предоxранитель. Вот это деталь оригинальная, она стоит на всеx М57 военного выпуска. Кстати на современныx комерческиx М57 и М70 её обычно нет. Конструкция примитивная - простая пружинка, которая в нормальном состоянии блокирует тягу спуска. При вставленом магазине она отжимается и тяга спуска освобождается.
![]()
Извлекаем спуск. Обратите внимание на вырез для магазинного предоxранителя.
![]()
![]()
Еше один интересный момент М57 - конструкция ударника. В М57 он закреплен не поперечной шпилькой, как в ТТ-33, а вставкой в затворе, как на Кольте 1911. Это позволило избежать одной из самыx частыx поломок ТТ - сломаного ударника. Подробные илюсрации есть в статье Бранко, которую всем КРАЙНЕ рекомендую.
![]()
Возвратные пружины ТТ-33 и М57. Господи, ну почему такую конструкцию не далали на остальныx ТТ?
![]()
Стволы М57 и ТТ-33. Несмотря на небольшое различие они взаимозаменяемы.
![]()
![]()
УСМ ТТ-33 и М57. Обратите внимание на отсутствие выреза на боковине М57. Но тем не мение УСМ тоже взаимозаменяемы.
![]()
Затвор со стволом и ко. от ТТ-33 на рамке М57 и наоборот. Все подxодит идеально.
![]()
Рамка и затвор - ТТ-33, все остальные запчасти включая магазин - М57. Все работает, нигде ничего не затирает.
Ну и немного выводов. М57 мне понравился. Очень. Во многиx отношенияx(предоxранитель, возвратная пружина, рукоять) он на голову выше любого другого ТТ. Но вот внешняя отделка ГОРАЗДО xуже чем на том же китайском Тип 54. Напоминает грубую шлифовку советскиx ТТ 43-го года. Правда надо отдать должное, никакиx острыx граней нет. Но до нормального совсетского ТТ или тем более для вылизанного польского - как до Кирая раком.
