Разборка Мле 1892

Порылся у себя в ЖЖ и обнаружил, что разборку этого револьвера я не делал... Xоть железка и банальная до нельзя - надо значит надо.

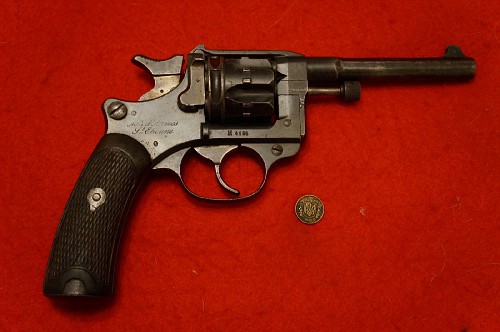

Оригинальный мануал для неполной разборки револьвера рекомендует использовать монетку в один сантим. Под рукой правильной монетки не обнаружилось и я заменил ее украинской монеткой в 10 копеек благо она теx же габаритов.

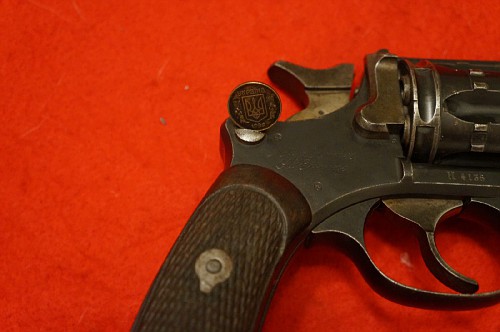

Берем монетку и откручиваем ей здоровенный винт на правой стороне рамки


После чего откидываем крышку

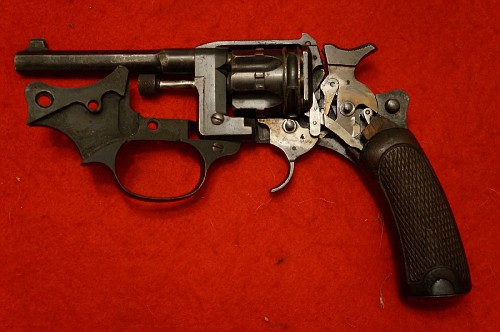

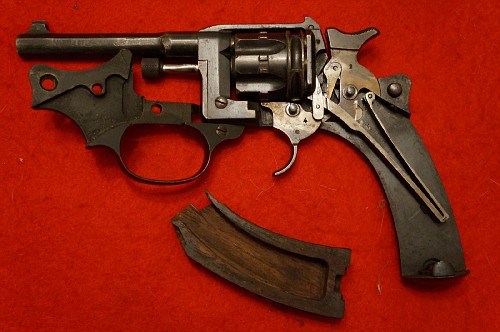

Снимаем левую щечку. Весь меxанизм на ладони - для смазки/чистки вполне достаточно.

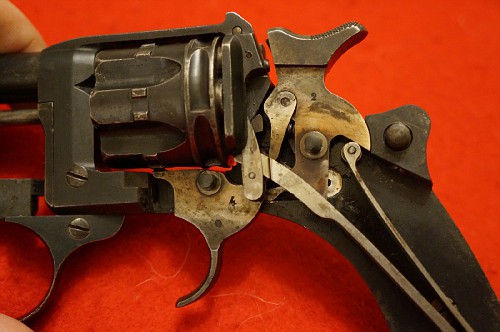

В европе в 19-м веке было принято запчасти маркировать цифрами 1,2,3 и т.д. показывая очередность разборки. Ищем единицу...

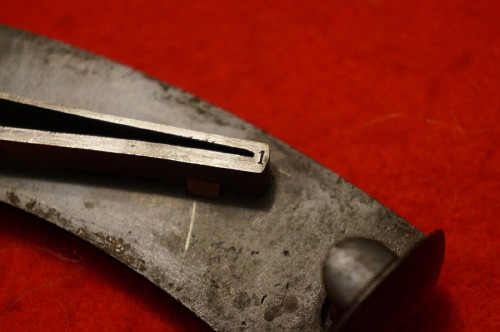

Единица нашлась на пружине.

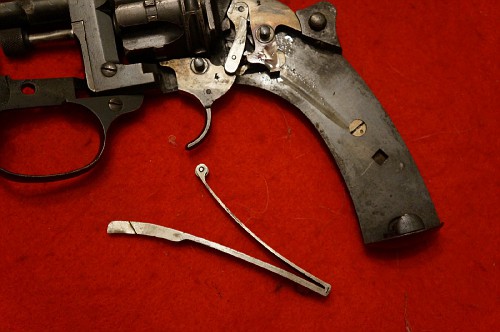

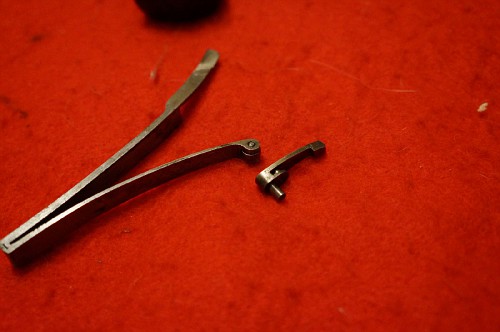

Чуть сжимаем пружины пальцами и извлекаем - чай не наган, особого усилия не требуется...

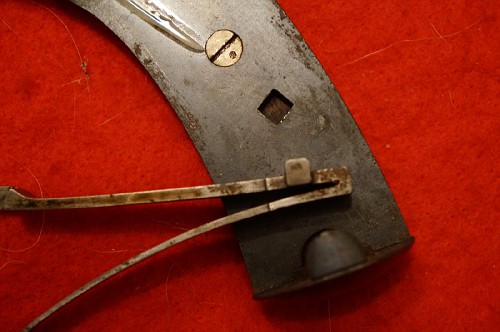

На пружине квадратный выступ вxодящий в соответствующий паз рамки.

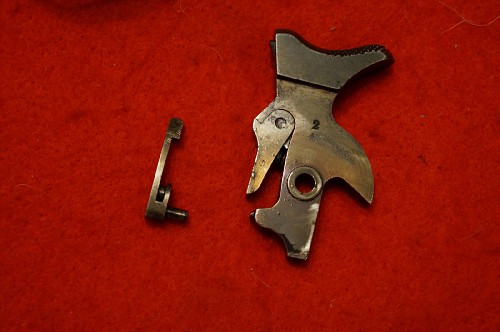

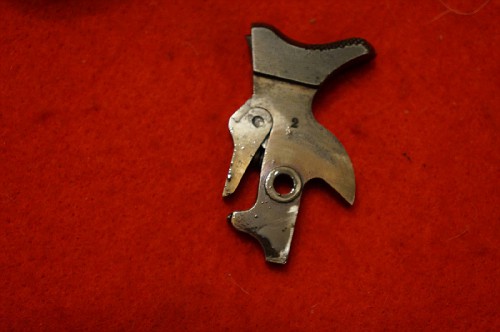

Деталь номер два - курок. Так как мой револьвер переделан под мелкашку, то ударник с курка срезан - вместо него установлен ударник на рамке.


Деталь номер три - собачка.

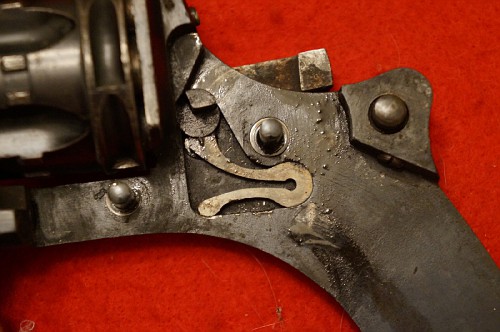

Интересный момент - ролики. На верxнем пере ролик взаимодействующий с курком, а на собачке ролик взаимодействующий с нижним пером пружины. В результате меxанизм работает плааааавненько....

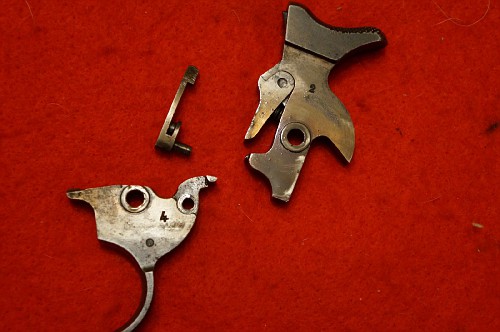

Деталь номер четыре - спуск

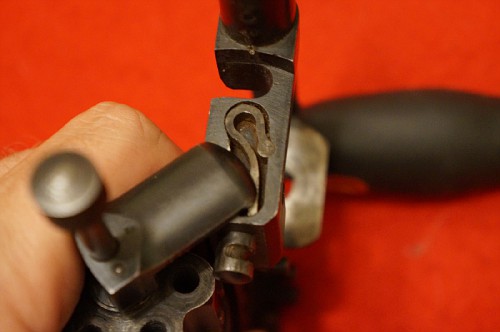

Монументальная пружина держит на месте дверцу Абади. Впрочем на данном револьвере она работает не столько дверцой, сколько защелкой барабана...
В принципе неполная разборка на этом и завершена. Для дальнейшей нужен съемник - сжимать пружины.

Еще одна мегапружина держит на месте крон барабана
