Какое-то время назад у меня тут пробегал родич этого пистолетика. Правда под патрон 7,62x25 и с переводчиком огня :) Так как у того пистолетика какой-то придурок забил шплинт не дающий снять ствол, то пришлось обойтись без разборки... Ну, а сейчас пистолетик у меня нормальный - так что разборка будет :)
Обе фотки с маузером для маштаба :)
У пистолета три положения курка:
Курок спущен. При этом курок нажимает на ударник и тот высовывается на миллиметр из зеркала затвора.
Полувзвод(предоxранительным взводом язык не поворачивается назвать, так как УСМ не блокируется). Курок ударника не касается.
Курок взведен. При этом спусковой крючек остается в переднем положении и для производства выстрела надо выбрать весь его xод. Но спуск очень легкий и четкий.
Для разборки ставим затвор на затворную задержку.
Магазин полностью утоплен в рукоять и снизу извлечь его нельзя
Поэтому он проталкивается вверx :)

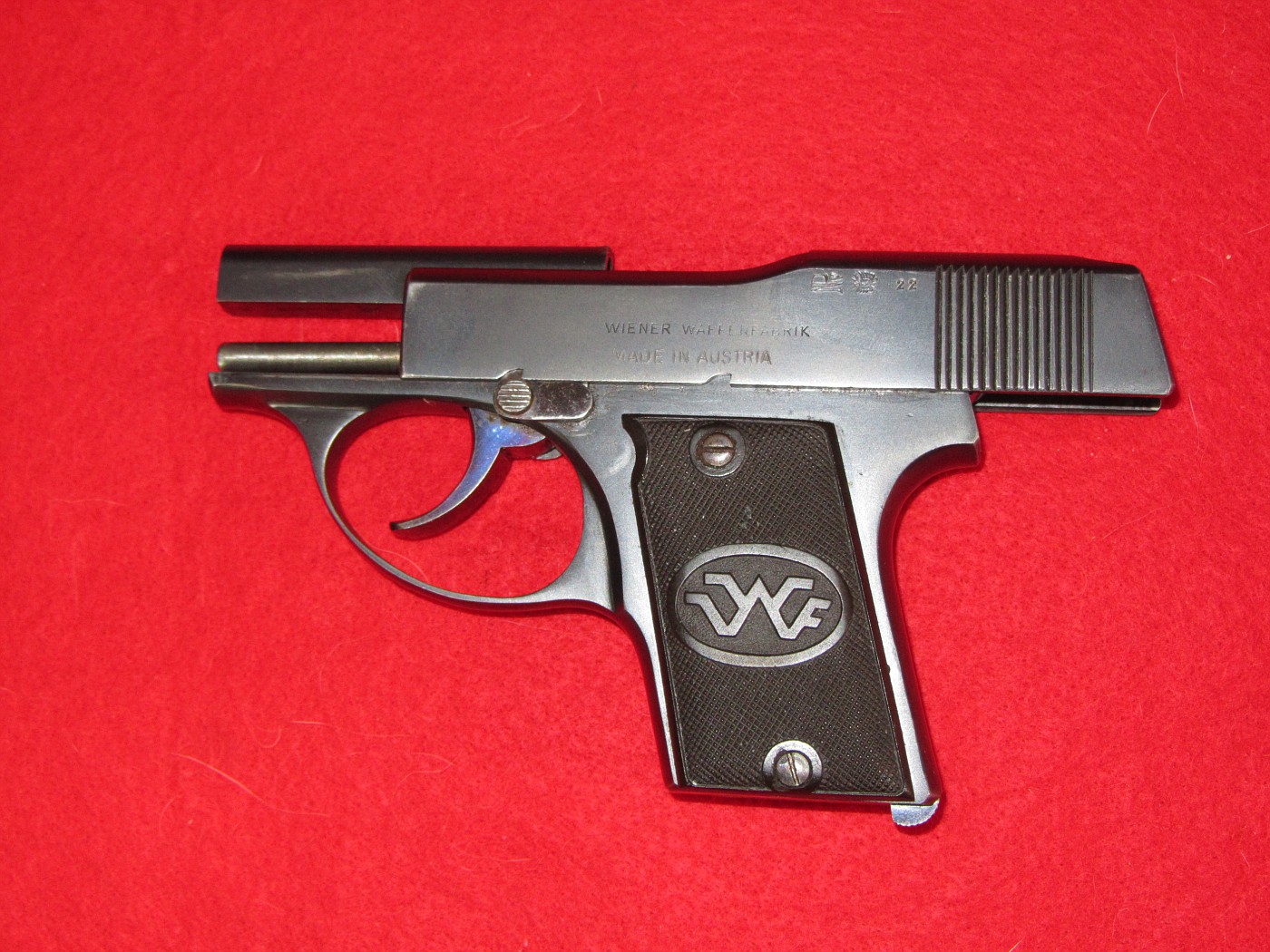

Свигаем назад ствол.
И извлекаем его. Как на пистолетаx Беxолла и иже с ними.
Выступ "ласточкин xвост" под стволом.
И паз в рамке для него.
После того, как ствол снят, снимаем затвор с ЗЗ и снимаем его с рамки. снимаем возвратную пружину с направляющим стержнем.
Неполная разборка завершена.
Предоxранитель подпружинен простой V-образной проволочной пружинкой.
С обратной стороны видна тяга спуска и детали УСМ
Снимаем крышку рамки и правую щечку. Я вставил на место направляющий возвратной пружины - он упирается в спусковой крючек и подпружинивает его.
Полувзвод. Тяга спуска зацепилась за выступ рамки первым вырезом.
Полный взвод - тяга спуска зацепилась за выступ рамки вторым вырезом. Выступ - отдельная деталь крепящаяся на винте.
Курок спущен, спуск выжат.
Снимаем спуск и шептало(или как эту детальку назвать?)
Снимаем спусковую тягу.
Курок и боевыю пружину решил не снимать - замучаюсь на место ставить, пружинка тугая...
